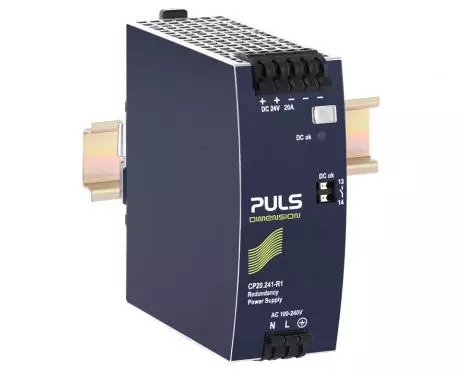

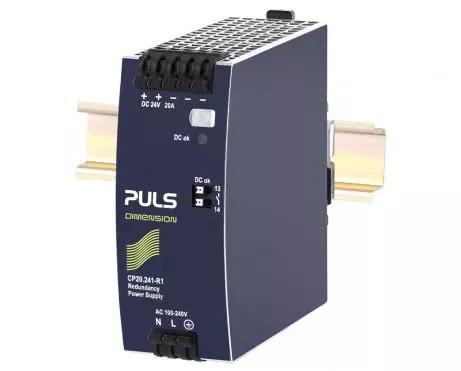

CP20.241-R1是一款高可靠導軌式 交流輸入大功率電源。該電源不僅支持交流100-240V交流輸入,還可以支持直流110V--150V輸入,輸出是24v 20a直流。
該冗余電源最大的優勢是內置解耦功能,是一款真正可靠的冗余電源,無需冗余模塊既可以組建高可靠的冗余系統。



特性:
1. AC 100-240V 寬范圍輸入
2. 寬度僅48mm
3. 內置的解耦Mosfet可適用于1+1與n+1冗余
4. 效率最高達到95.2%
5. 20%輸出功率儲備
6. HiccupPLUS 安全過載模式
7. 簡單保險絲跳斷:3倍額定電流12ms輸出
8. 主動式功率因數校正 (PFC)
9. 最小化的浪涌電流沖擊
10. 滿輸出功率,當溫度為 -40至+60°C
11. DC-OK信號繼電器觸點
概述:
尺寸(寬x高x深): 48mm x 124mm x 127mm
重量(凈重): 830g
安裝方式: DIN導軌
工作溫度范圍: -40°C 至70°C
連接端子類型: 彈壓式接線端子
轉換效率,典型值: 95.2%
功率損耗,典型值: 24.2W
平均無故障時間 SN 29500 @ 40°C (h): 543000h
DC-OK信號: 有
輸入數據:
AC輸入電壓: AC100-240V (-15%/+10%)
DC輸入電壓: DC110V-150V (± 20%)
諧波校正: 主動式
功率因數: 0.95
輸入浪涌電流抑制: 主動式
輸入浪涌電流: 10A / 4.5A
外部輸入保險絲推薦: B-10A / C-10A
輸出數據:
額定電壓: 24Vdc
調壓范圍: 24V
輸出電流范圍: 20A
輸出電流: 20A當24V
輸出功率: 480W
功率儲備: 20% 額外功率
降額: 12W/°C為> +60°C
電壓紋波與噪聲 最大值: 50mVpp
